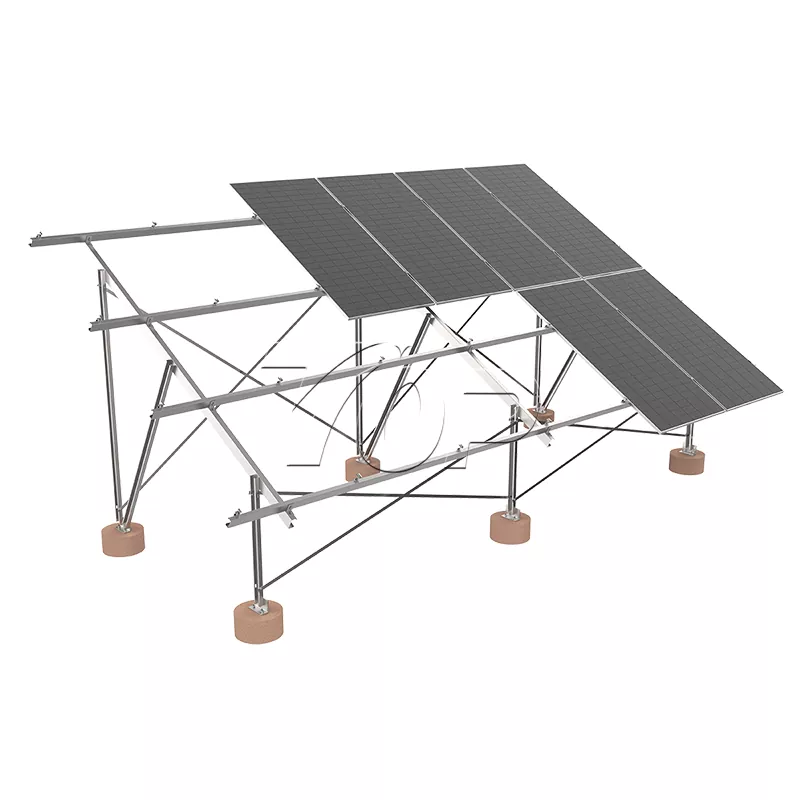

Solárny stojan na upevnenie

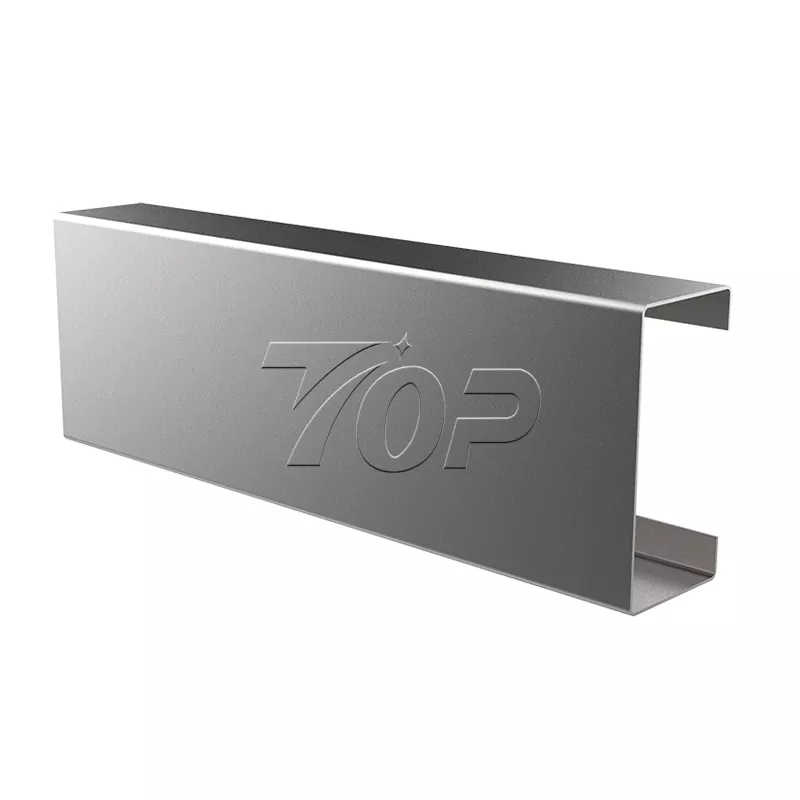

Horná energia navrhnutá a vyrobená stojan na zemný montáž v tvare C sa používa hlavne ako hlavný konštrukčný materiál. Má vysoký pomer pevnosti k hmotnosti. Táto slnečná sústava na mletí môže znížiť hmotnosť celého podporného systému a zároveň zabezpečiť dostatočnú prepravu. Jeho ľahšie konzoly sú počas prepravy a inštalácie pohodlnejšie a zároveň znižujú požiadavky na ložisko v základu.

Parametre produktu

Materiál s vysokou pevnosťou: Hot Dip Galvanked Steel (HDG) alebo eloxovaný hliník poskytuje vynikajúcu odolnosť proti korózii a štrukturálnu pevnosť so životnosťou viac ako 25 rokov.

Modulárny dizajn: Solárny panel Zamerknutý stojan podopieša rýchlu zostavu a nastavenie, kompatibilné s rôznymi veľkosťami solárnych panelov.

Odolnosť proti vetru: Prostredníctvom optimalizovaného konštrukčného konštrukcie solárneho stojana a upevňovania základného stojana môže odolávať rýchlosti vetra nad 60 m/s, vhodné pre oblasti s vysokým tlakom vetra.

Flexibilný uhol inštalácie: Podporte uhol pevného sklonu (15 °-60 °) alebo nastavovanie sezónneho uhla, aby sa maximalizovala účinnosť výroby energie.

Ochrana životného prostredia a nízka údržba: Nie je potrebné betónové základy, znížiť stavebné znečistenie, nízke náklady na údržbu.

Inštalačný režim

1 Príprava na inštaláciu

Kontrola miesta: Skontrolujte rovinnosť zeme a typ pôdy (odporúčajú sa kotvené skrutky alebo betónové základy).

Zoznam nástrojov: elektrická vŕtačka, kľúč, úroveň, montážny stroj na ukotvenie (voliteľné).

2 postup inštalácie

Fixácia nadácie:

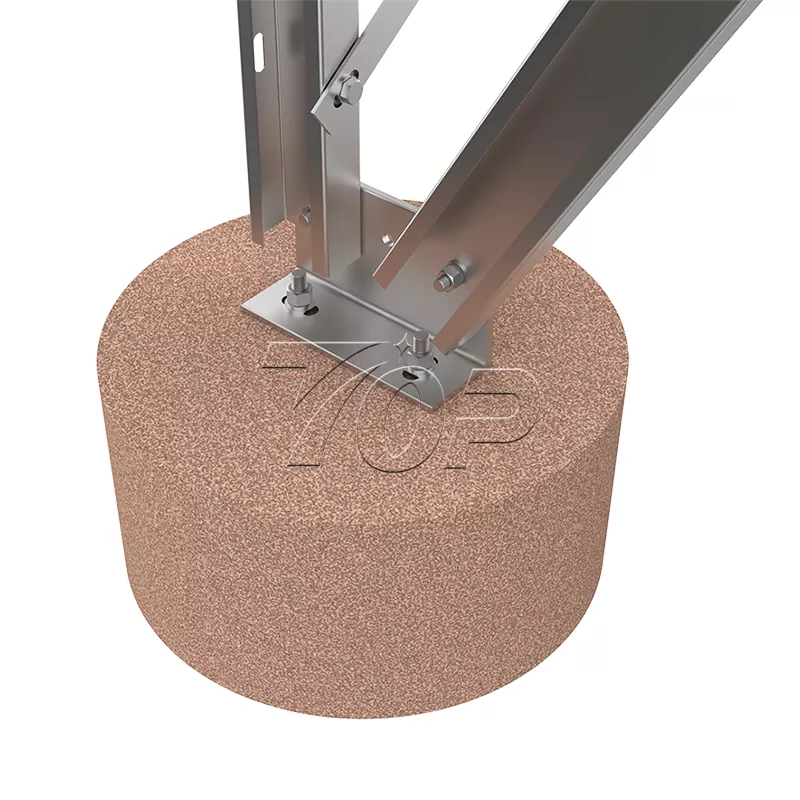

Ak sa použijú betónové bázy: nalejte betónové móla s hĺbkou skrutiek najmenej 80 cm a vložte skrutky podpory.

Ak sa použijete skrutky ukotvenia (odporúčané): skrutky skrutku do zeme do hĺbky konštrukcie (zvyčajne 1,2-2 m).

Zostava podpory:

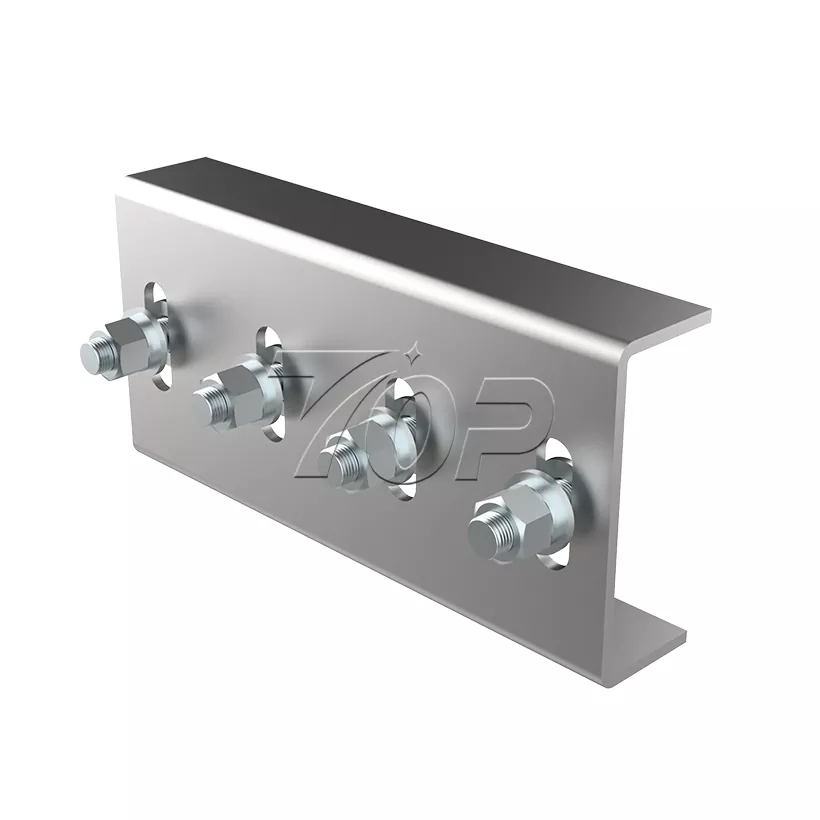

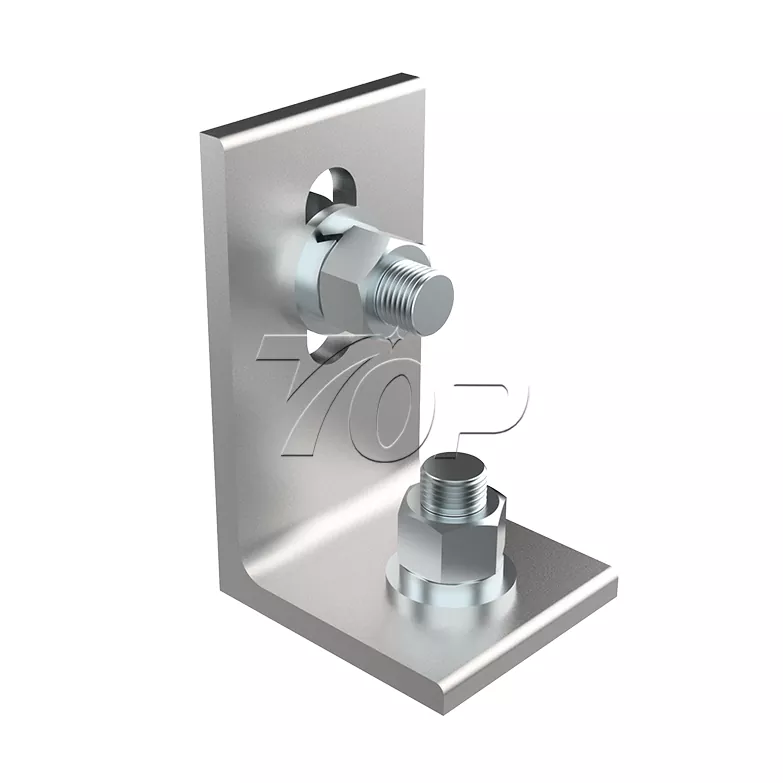

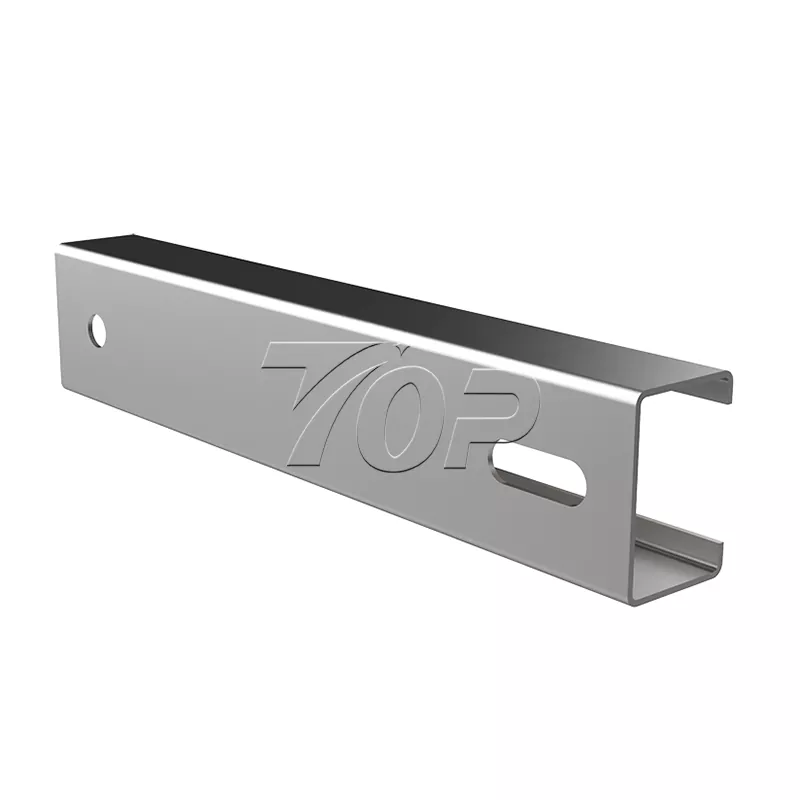

Oceľový stĺp v tvare C vertikálne pripevnite na nadáciu a utiahnite ho skrutkami.

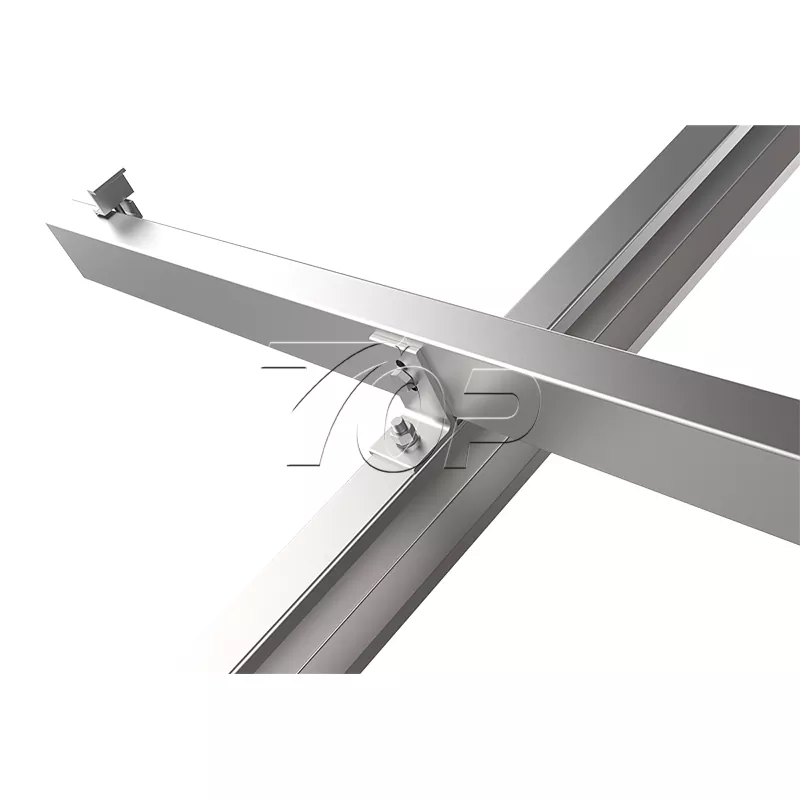

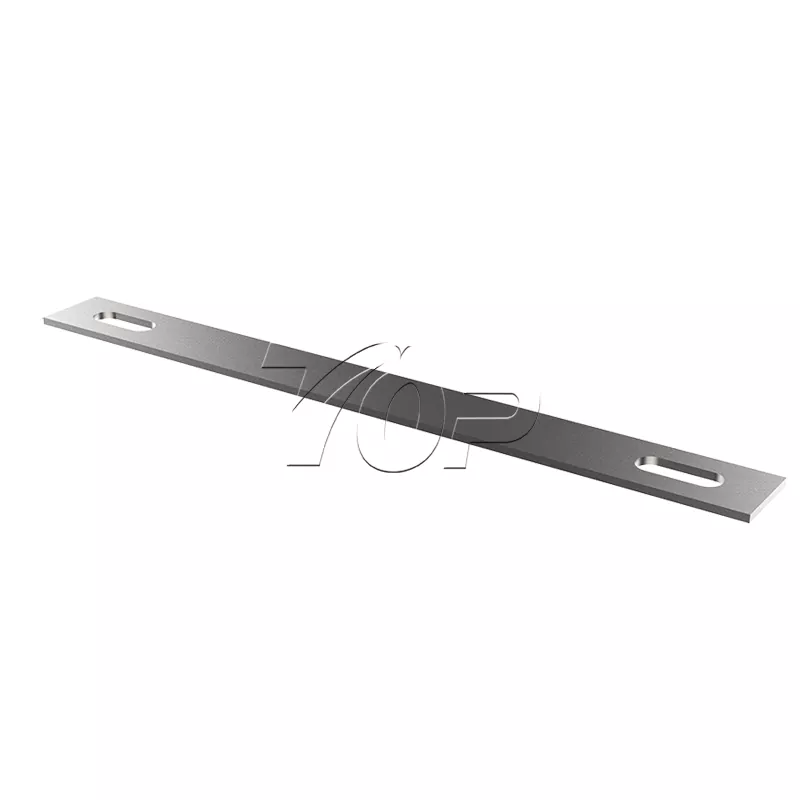

Nainštalujte priečne podporné lúče a diagonálne rovnátka, aby ste sa uistili, že konštrukcia stojana na uzemnenie solárneho panela je úroveň (kalibrácia pomocou úrovne).

Nainštalujte solárne panely:

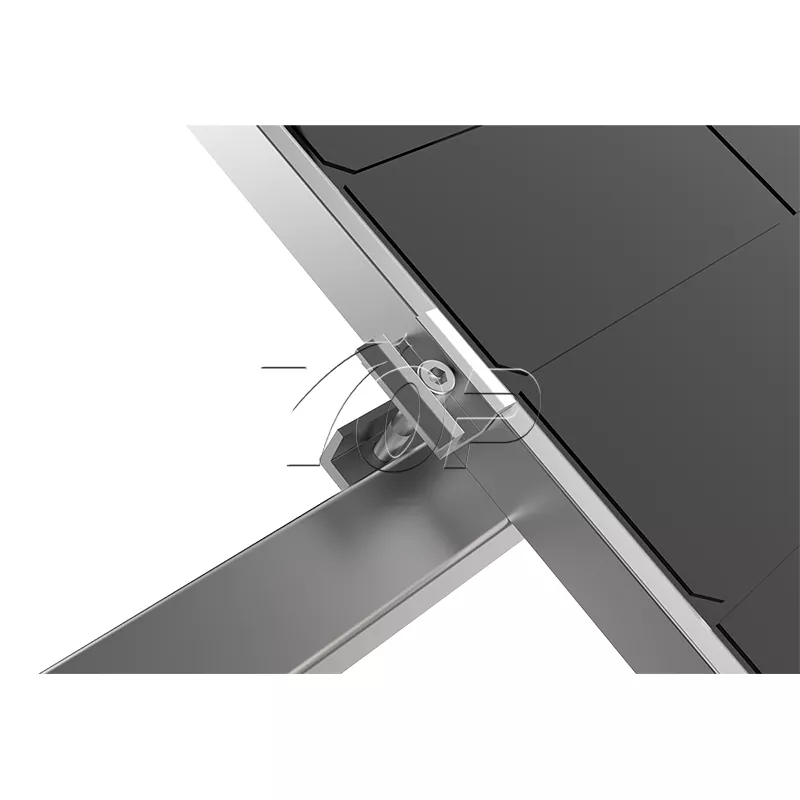

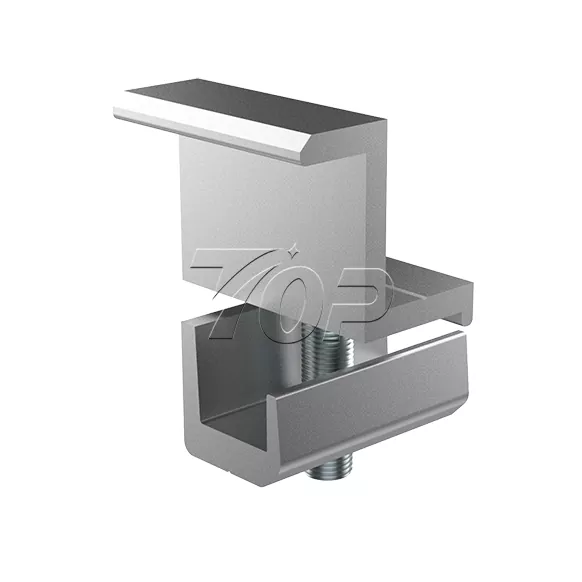

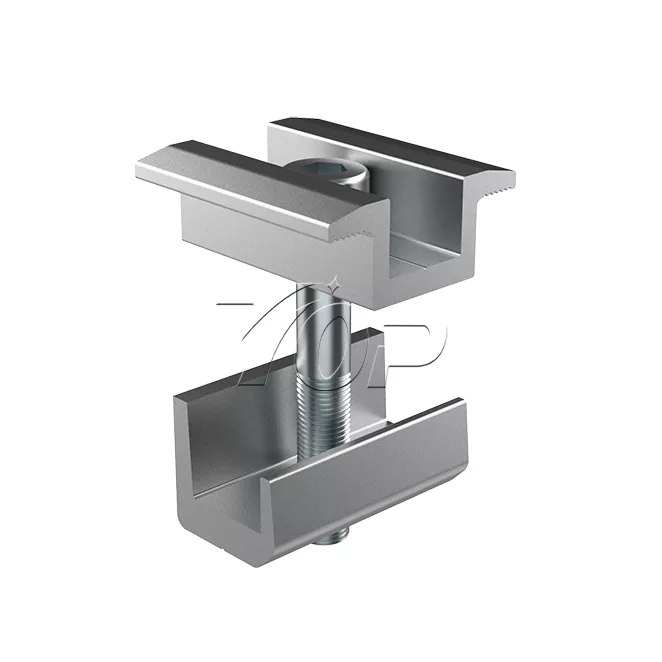

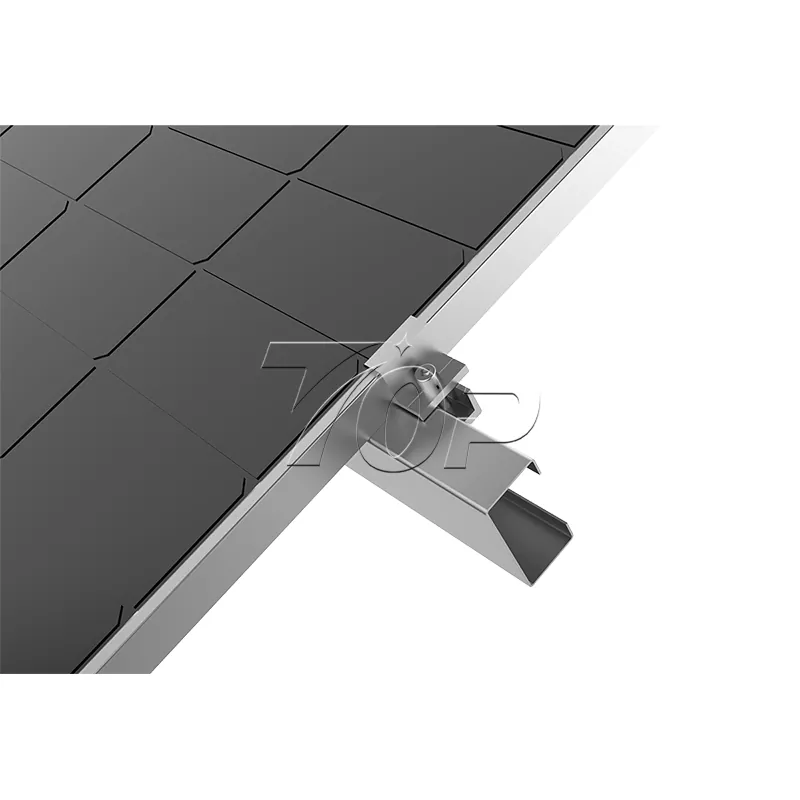

Solárne mleté ​​panely sa umiestnia na lúč a fixované svietidlom zliatiny hliníkovej zliatiny, aby sa zabezpečilo rovnomerné rozstupy (odporúčané rozstupy ≥ 10 cm na rozptyl tepla).

Uzemnenie a kontrola:

Pripojte pozemný kábel k podpornému systému a testujte odpor (≤ 5Ω).

Úplná kontrola tesnosti skrutky a štrukturálnej stability.
